Zhejiang Dai's Printing Machine Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov laminovacieho stroja 1050gdl v Číne. Ak sa chystáte kúpiť stroj na laminovanie fólií 1050gdl s hromadnou zľavou, vitajte a získajte cenovú ponuku z našej továrne. Všetky prispôsobené stroje sú s vysokou kvalitou a konkurencieschopnou cenou.
Technický parameter
|
Maximálne rozmery papiera |
1200 mm × 1050 mm |
|
Min. Rozmery papiera |
Rozmer 270 x 340 mm |
|
Rýchlosť laminovania |
5 m-100 m/min |
|
Celková sila |
60 kW |
|
Celkové rozmery |
9.5m×2.7m×2.65m |
|
Celková hmotnosť |
7000 kg |
Displej zariadenia

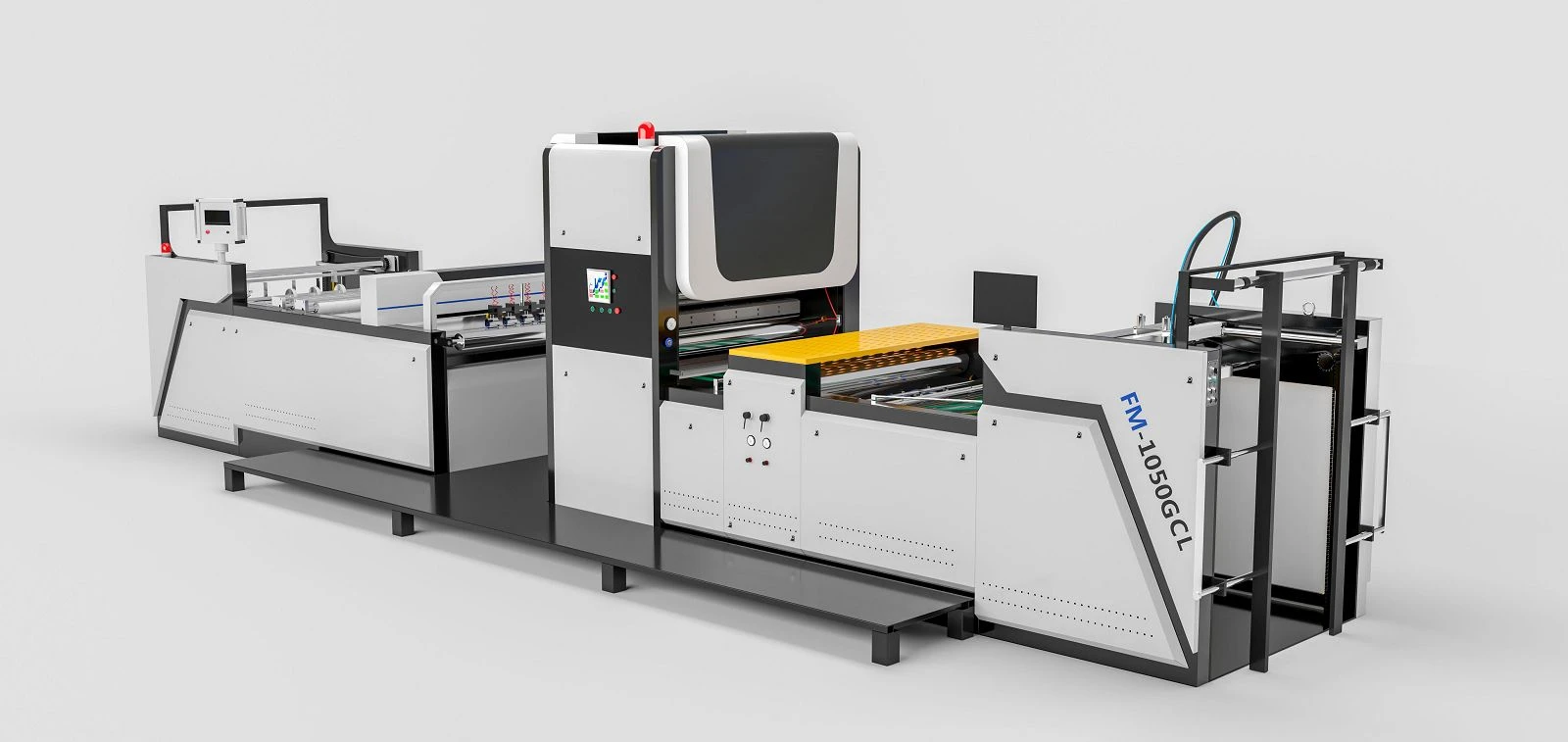

8FM-1050GDL Full-automatický vysokorýchlostný laminovací stroj (reťazový nôž)Vhodné pre
Výrobky s papierovou potlačou
Obchodné propagačné papierové produkty
Publikácie a výrobky z kancelárskeho papiera
Hlavná konfigurácia a technický popis stroja
|
Technológia spracovania nástenných dosiek |
Oceľ 45 bola tepelne-spracovaná a opracovaná, pričom proces dokončilo obrábacie centrum. |
|
Hlavný motor a redukcia |
Siemens alebo Zhejiang Yibang (voliteľné) |
|
Magnetická prášková brzda |
Taiwan STEK, vybavený ovládačom, umožňuje nastavenie na základe úrovne napätia lepiacej fólie. |
|
Pneumatické komponenty: |
Taiwan AdTech |
|
Fotoelektrická detekcia: |
Japan Omron Electric a Japan Panasonic Electric (Telemecaniqu) |
|
Systém kontroly tlaku spodného valca:: |
Dovezený automatický hydraulický systém z Taiwanu na ovládanie automatického zdvíhania a spúšťania lisovacích gumových valcov s dovážanými solenoidovými ventilmi na efektívne zabezpečenie konštantného tlaku. |
|
Spôsob ohrevu hlavného valca: |
Prítlačný valec 380 využíva technológiu elektromagnetického vyhrievania s vyhrievaním horného valca a olejovou{1}}reguláciou teploty s rýchlym ohrevom, presnou reguláciou teploty a vysokým bezpečnostným výkonom. |
Celková štruktúra
Inštalácia materiálu: Papier, ktorý sa má laminovať, úhľadne uložte na stôl podávača a nastavte výšku stola na 5 mm pod priehradkou na papier. Namontujte kotúč laminovanej fólie na vzduchový hriadeľ uvoľňujúci fóliu-, zaistite ju na mieste jedným stlačením a jedným kliknutím, potom fóliu pritiahnite k vodiacim valcom hlavného laminovacieho stroja a pripevnite ju podľa schémy navliekania fólie. Nastavte napnutie hriadeľa fólie, aby ste zabránili uvoľneniu a vychýleniu.
Ladenie parametrov: Nastavte parametre cez ovládací panel. Nastavte teplotu laminovacieho valca na vhodný rozsah (zvyčajne 70–100 stupňov) podľa materiálu fólie. Nastavte dĺžku rezu na základe veľkosti papiera a súčasne upravte prítlak spájacieho valca, aby ste zabezpečili pevnú lamináciu v nasledujúcich operáciách. Schéma je nasledovná:
Štruktúra každej časti
Sekcia podávania papiera
Po spustení stroja systém podávania papiera riadi časovanie nasávania a vyfukovania vzduchu pomocou konjugovanej vačky. Vákuové odsávacie zariadenie absorbuje jeden list papiera, ktorý je potom dopravovaný dvoma širokými pásmi. Pásy nevyžadujú časté nastavovanie počas prepravy. Papier je presne dodávaný do vodiacej polohy cez dopravnú dráhu, čím sa pripravuje na následné odstránenie prášku a laminovanie a zabraňuje zošikmeniu papiera ovplyvňovať presnosť spracovania.
Systém podávania papiera
Využíva technológiu konjugovanej vačky na riadenie časovania fúkania vzduchu a nasávania, čo umožňuje-vysokorýchlostné podávanie papiera. Podávač je vybavený pred{2}}zavádzacím mechanizmom, ktorý umožňuje nepretržité vkladanie papiera bez vypnutia stroja. Vákuové nasávanie zaisťuje stabilné podávanie papiera a dva široké pásy nevyžadujú počas prevádzky žiadne nastavovanie.
Zariadenie na odstraňovanie prachu: Prijíma dvojitú štruktúru odstraňovania prachu kefou a odstraňovania prachu lisom, aby sa odstránil prach na povrchu papiera. V prvej fáze kefovania, keď papier prechádza dopravníkovým pásom, sa kefový valec a radové kefy otáčajú synchrónne, aby sa odstránil voľný povrchový prach. Medzitým sací ventilátor začne nasávať odstránený prach do zberača prachu na včasné vyprázdnenie. V druhej fáze lisovania prechádza kefovaný papier cez elektrický vyhrievací prítlačný valec, kde sa stopový zvyškový prach zhutňuje alebo ďalej adsorbuje pod vysokou teplotou a tlakom, čím sa zabráni tvorbe bublín a delaminácii po laminácii spôsobenej prachom.

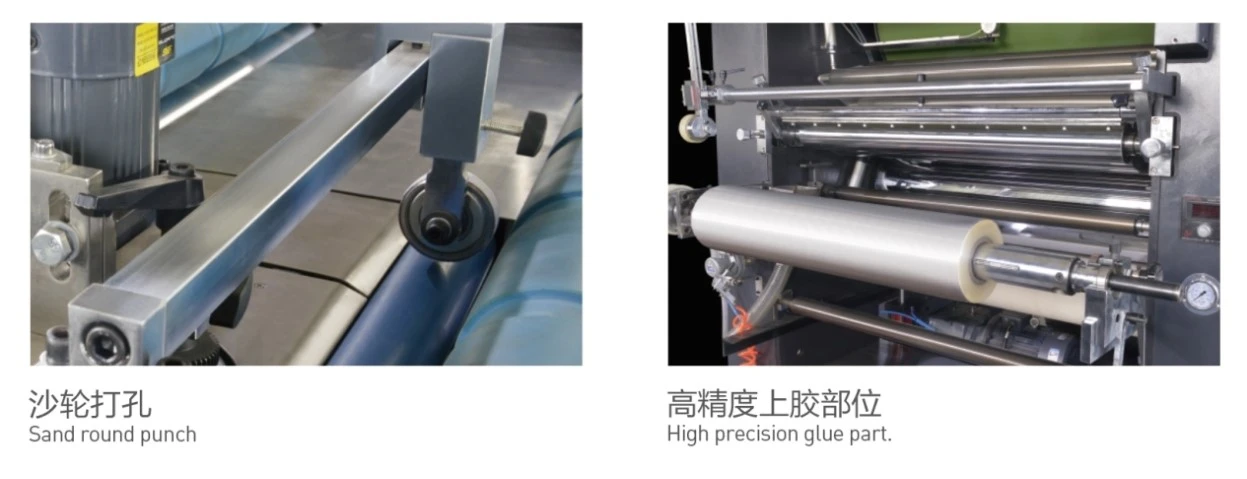

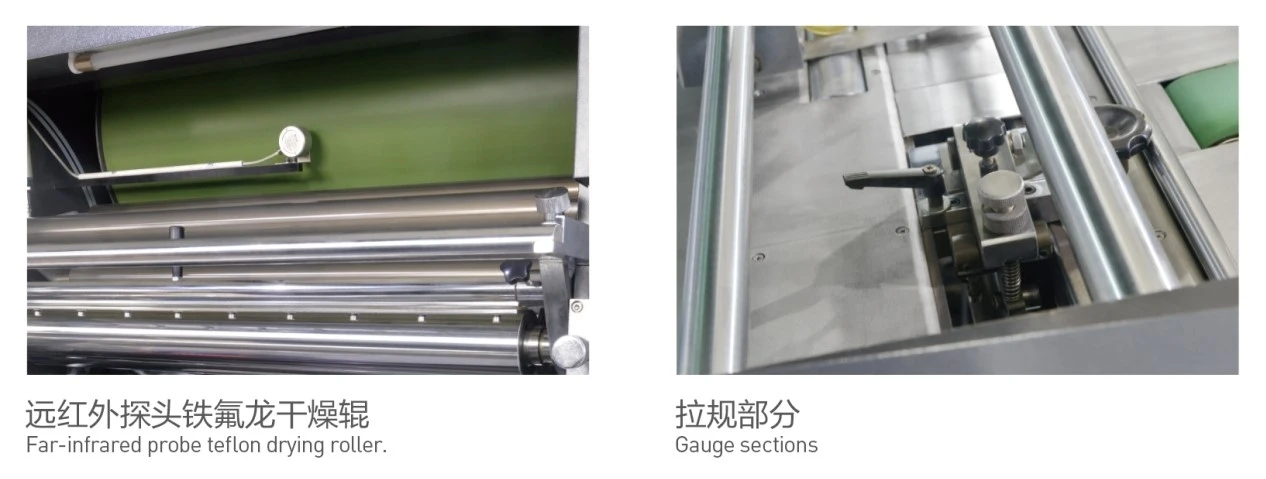

Sekcia laminovania jadra: Dosahuje pevné spojenie medzi papierom a fóliou. Na jednej strane tvrdý chrómový kompozitný valec so vstavaným-systémom elektrického ohrevu udržuje konštantnú teplotu, aby sa zabezpečilo rovnomerné zahrievanie fólie. Na druhej strane vzduchový-hydraulický posilňovač spolu s hydraulickým valcom poskytuje stabilný tlak pre laminovací valec. Papier a fólia riadená napätím-vstupujú medzi dva valce súčasne a fólia sa dokonale spojí s papierom pod kombinovaným účinkom teploty a tlaku. Odvíjací hriadeľ s magnetickou práškovou brzdou zároveň udržuje stabilné napätie fólie, aby sa zabránilo pokrčeniu.

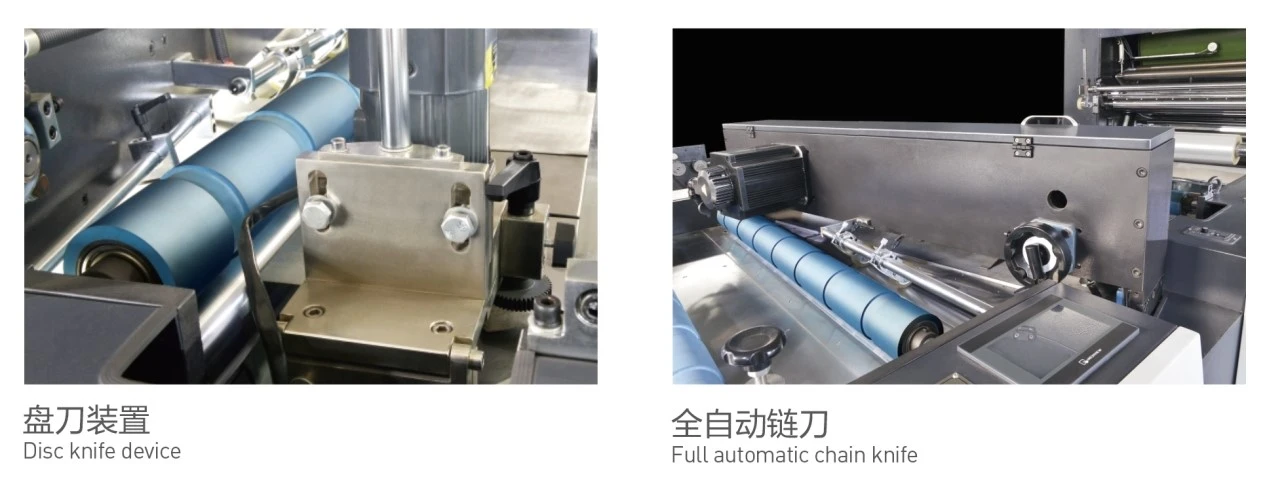

Automatická rezacia sekcia: Laminovaný papier je v súvislej forme a je potrebné ho narezať na predvolené rozmery. Rotačná kotúčová rezacia jednotka tohto modelu je vybavená 4 sadami jemne nastaviteľných nožov, ktoré pracujú automaticky podľa vopred nastavenej dĺžky papiera. Papier s hmotnosťou 128 g a viac je možné priamo rezať online. Pri spracovaní tenkého papiera je možné aktivovať spätný valec papiera, ktorý pomáha predchádzať deformácii a zvlneniu okrajov počas rezania. Po rozrezaní sú okraje papiera čisté a bez otrepov-.
Sekcia podávania a stohovania papiera: Narezaný papier vstupuje do systému vákuového odsávania a zostáva stabilný počas prepravy. Podávacia jednotka je vybavená 4 súpravami bočných posuvných mechanizmov a 1 súpravou zadného posuvného mechanizmu. Keď sa papier dopravuje na podávací stôl, bočné mechanizmy zabraňujú zošikmeniu, zatiaľ čo zadný mechanizmus vyrovnáva zadné hrany. Medzitým podávací valec proti-vlneniu zvyšuje tuhosť papiera a zabezpečuje úhľadné stohovanie aj dlhých pásov. Tým sa dokončí celý proces laminovania.
